شیر پروانه ای ضد اسید چیست و چه کاربردی دارد؟ مزایا و معایب

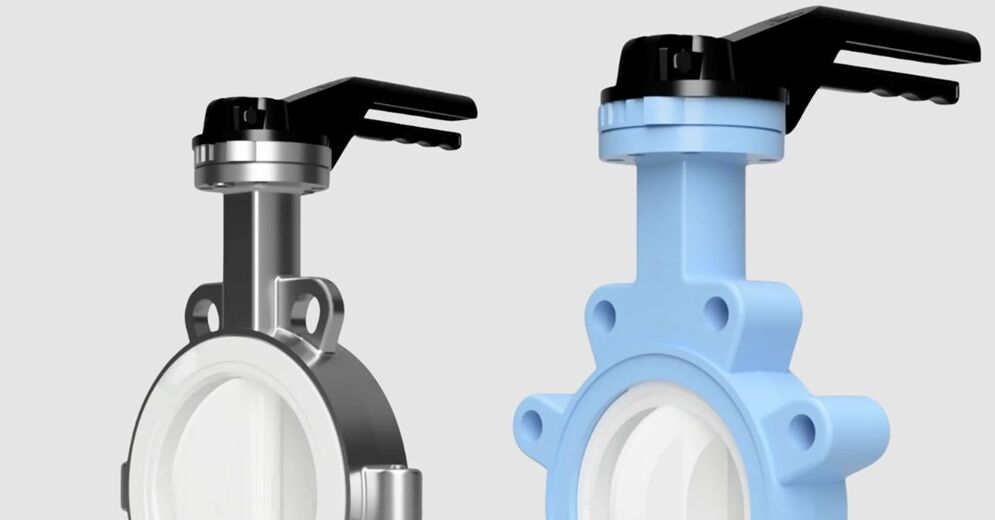

شیر پروانه‌ای ضد اسید (Acid Resistant Butterfly Valve) یکی از انواع شیرآلات صنعتی است که برای کنترل جریان سیالات خورنده و اسیدی از متریال تفلون PTFE  طراحی می شود. این شیرها به دلیل مقاومت بالا در برابر خوردگی، کاربرد گسترده‌ای در صنایع مختلفی مانند صنایع شیمیایی دارند.

در شیرهای پروانه ای ضد اسید متریال دیسک و آب بندی از تفلون ساخته می شود. شیرهای پروانه ای تفلون PTFE به دلیل دوام و کیفیت بالا برای مقاومت در برابر سیالات اسیدی شناخته شده اند.

این شیرها معمولاً در طیف گسترده ای از صنایع مانند صنایع شیمیایی، پتروشیمی، داروسازی، تصفیه آب و غیره استفاده می شوند که دارای سیالات خورنده و اسیدی هستند.

متریال PTFE به دلیل مقاومت شیمیایی استثنایی خود شناخته شده است و می تواند طیف وسیعی از سیالات خورنده نظیر اسیدها، قلیاها و حلال های آلی را تحمل کند. در ادامه به بررسی عملکرد، کاربرد، مزایا، معایب، نکات انتخاب شیر پروانه ای ضد اسید می پردازیم.

نحوه عملکرد شیر پروانه ای ضد اسید

شیرهای پروانه‌ای ضد اسید جزء شیرآلات ربع گرد چرخشی محسوب می شوند که با چرخش 90 درجه ای مجرابند یا دیسک مسیر عبور جریان سیالات مختلف را کنترل می کنند.

این شیرها با انواع عملگر یا اکچویتور دستی (اهرمی و گیربکسی) یا خودکار (پنوماتیکی و برقی) مورد استفاده قرار می گیرند. شیر پروانه‌ای ضد اسید دارای یک دیسک دایره‌ای شکل است که با چرخش حول یک محور مرکزی، جریان سیال را باز یا بسته می‌کند و با چرخش کامل دیسک، مسیر جریان سیال کاملاً مسدود می‌شود.

اجزای اصلی شیر پروانه ای ضد اسید

بدنه (Body): بدنه شیر پروانه ای تمام اجزای دیگر را در خود جای داده و از طریق فلنج یا رزوه به سیستم لوله کشی متصل می شود. متریال متداول برای بدنه شامل فولاد ضد زنگ، چدن و ​​پی وی سی است که بر اساس مشخصات سیال و فشار مورد نیاز انتخاب می شوند.

دیسک (Disc): دیسک برای تنظیم جریان از حالت کاملا بسته به حالت کاملاً باز یا هر جایی در بین آن حرکت می کند. جنس دیسک بر اساس نیازهای کاربردی، با گزینه هایی از جمله تفلون برای مقاومت شیمیایی انتخاب می شود.

استم (Stem): میله نازکی که محرک یا عملگر را به دیسک متصل می کند. در واقع نیروی عملگر از طریق استم به دیسک شیر منتقل می شود.

عملگر(Actuator): عملگر یا اکچویتور تجهیزی است که روی شیر پروانه ای نصب می شود و گشتاور یا نیروی مورد نیاز برای چرخش دیسک را فراهم می کند. اکچویتورها در انواع و سایزهای مختلفی ارائه می شوند. در ادامه انواع عملگرها به شرح زیر است:

1. عملگردستی: با دست با استفاده از اهرم یا چرخ دنده کار می کند. مناسب برای کاربردهایی که شیرها به تنظیمات مکرر نیاز ندارند یا کنترل خودکار لازم نیست.
2. اکچویتور پنوماتیک : از فشار هوا برای باز و بسته کردن شیر استفاده می کند. ایده آل برای عملیات سریع و مکرر، اغلب در فرآیندهای خودکار که در آن زمان پاسخ سریع بسیار مهم است استفاده می شود.
3. عملگر برقی: این عملگرها توسط یک موتور الکتریکی کار می‌کنند و برای کنترل دقیق در سیستم‌های خودکار و در جاهایی که منبع پنوماتیک در دسترس نیست، مناسب هستند.
4. عملگر هیدرولیکی: با استفاده از مایع هیدرولیک، عملکرد قوی را در کاربردهای سنگین که در آن نیروی زیاد و حرکات کنترل شده لازم است ارائه می دهد.

کاربردهای شیر پروانه‌ای ضد اسید

شیرهای پروانه‌ای ضد اسید به دلیل توانایی آنها در کنترل موثر جریان سیال، کاربردهای متنوعی در صنایع مختلف پیدا می ‌کنند. به عنوان مثال در صنایع شیمیایی شیرهای پروانه ای ضد اسید، سیالات خورنده را کنترل می کنند. آنها به حمل و نقل ایمن و قابل اعتماد سیال در طول واکنش های شیمیایی و جابجایی مواد کمک می کنند.

در پالایشگاه های نفت، این شیرها جریان سیالات مختلف مانند نفت خام، محصولات تصفیه شده و مواد شیمیایی را از طریق خطوط لوله و واحدهای فرآوری کنترل می کنند. برخی دیگر از صنایعی که شیرهای پروانه ای در آنها کاربرد دارند عبارتنداز:

• صنایع شیمیایی
• صنایع پتروشیمی
• نفت و گاز
• صنایع غذایی و دارویی
• تصفیه آب و فاضلاب

مزایای شیر پروانه‌ای ضد اسید

شیرهای پروانه ای مقاوم در برابر اسید به طور خاص برای کنترل مواد اسیدی و خورنده طراحی شده اند. متریال آنها مانند آب بندی تفلونی PTFE (پلی تترا فلوئورواتیلن) ​ مقاومت بسیار خوبی در برابر سیالات شیمیایی ایجاد می کنند.

این شیرها می توانند در برابر سیالات خورنده مانند اسید سولفوریک، اسید هیدروکلریک و سایر محلول های خورنده مقاومت کنند. به دلیل ساختار قوی و خواص مقاوم در برابر خوردگی، شیرهای پروانه ای مقاوم در برابر اسید نیاز به حداقل تعمیر و نگهداری دارند. برخی دیگر از مزایای شیر پروانه ای ضد اسید در موارد زیر بیان می شود:

• مقاومت بالا در برابر خوردگی: به دلیل استفاده از مواد مقاوم، عمر مفید بالایی دارند.
• بسته شدن سریع و دقیق: با یک چرخش کامل دیسک، جریان سیال به سرعت قطع می‌شود.
• هزینه نگهداری پایین: به دلیل ساختار ساده و مواد مقاوم، نیاز به تعمیرات و نگهداری کمی دارند.
• تنوع در اندازه و جنس: برای کاربردهای مختلف، شیرهای پروانه‌ای ضد اسید در اندازه‌ها و جنس‌های مختلفی تولید می‌شوند.

معایب شیر پروانه‌ای ضد اسید

1. افت فشار: در مقایسه با برخی انواع دیگر شیرها، افت فشار در شیرهای پروانه‌ای بیشتر است.
2. محدودیت دمایی: برخی از مواد سازنده این شیرها، محدودیت دمایی دارند.
3. امکان نشتی: در صورت فرسودگی یا آسیب دیدن واشرها، امکان نشتی وجود دارد.

نکات انتخاب شیر پروانه‌ای ضد اسید

شیرهای پروانه ای ضد اسید از برندهای گوناگون با مشخصات فنی مختلفی از جمله متریال، سایز، اتصال، عملگر، دما و فشار فرآیندی و غیره تولید می شوند. جهت خرید شیر پروانه ای با در نظر گرفتن بودجه و نیازهای فنی بهترین شیر را متناسب با کاربرد مورد نظر انتخاب نمایید.

برای انتخاب شیر پروانه‌ای ضد اسید مناسب، باید موارد زیر در نظر گرفته شود:

• نوع سیال فرآیندی ( خورندگی، دما و ویسکوزیته سیال)
• فشار کاری
• دمای فرآیندی
• سایز شیر
• نوع عملگر (اهرمی/ پنوماتیکی/ برقی)
• نوع اتصالات (فلنجی/ لاگ/ شیر پروانه ای ویفری)
• متریال بدنه و دیسک
• تجهیزات جانبی (پوزیشنر/رگلاتور/لیمیت سوئیچ)

در نهایت انتخاب شیر پروانه‌ای ضد اسید مناسب نیازمند مشاوره با کارشناسان و متخصصان تجهیز صنعت است.
